Kao dobavljač 48V 400W BLDC motora, iz prve ruke sam svjedočio kritičnoj ulozi koju algoritmi upravljanja igraju u performansama ovih motora. Na ovom blogu ću podijeliti neke uvide o tome kako optimizirati algoritam upravljanja za 48V 400W BLDC motor, na osnovu mog iskustva u industriji.
Razumijevanje osnova BLDC kontrole motora
Prije nego što uđete u optimizaciju, bitno je razumjeti osnove kontrole BLDC motora. BLDC motor radi na principu elektronske komutacije, gdje se namotaji statora napajaju određenim redoslijedom kako bi se stvorilo rotirajuće magnetno polje. Ovo polje stupa u interakciju sa trajnim magnetima na rotoru, uzrokujući njegovu rotaciju.
Upravljački algoritam za BLDC motor obično uključuje tri glavne komponente:
- Sensor Feedback: Ovo može biti ili senzor s Hallovim efektom ili enkoder, koji daje informacije o položaju rotora.
- Commutation Logic: Na osnovu povratne informacije senzora, komutatorska logika određuje koji namotaji statora trebaju biti pod naponom u bilo kojem trenutku.
- Kontrola brzine i obrtnog momenta: Upravljački algoritam prilagođava napon i struju koji se dovode do motora kako bi se postigla željena brzina i obrtni moment.
Ključna razmatranja za optimizaciju
Prilikom optimizacije algoritma upravljanja za 48V 400W BLDC motor, potrebno je uzeti u obzir nekoliko faktora:
- Efikasnost: Jedan od primarnih ciljeva optimizacije je poboljšanje efikasnosti motora. Ovo se može postići smanjenjem gubitaka u namotajima statora i minimiziranjem energije koju troši upravljačka elektronika.
- Torque Ripple: talasanje obrtnog momenta se odnosi na varijaciju izlaznog momenta tokom rada motora. Veliki talasi obrtnog momenta mogu uzrokovati vibracije, buku i smanjene performanse. Algoritam upravljanja treba biti dizajniran tako da minimizira talasanje momenta.
- Dynamic Response: Motor bi trebao biti u stanju brzo reagirati na promjene u zahtjevima brzine i momenta. Dobro optimiziran algoritam upravljanja osigurat će brz i stabilan dinamički odgovor.
- Buka i vibracije: Smanjenje buke i vibracija je ključno za aplikacije gdje je potreban tih rad. Kontrolni algoritam se može optimizirati kako bi se minimizirali ovi problemi.
Tehnike optimizacije
Evo nekoliko tehnika koje se mogu koristiti za optimizaciju kontrolnog algoritma za 48V 400W BLDC motor:
- Kontrola orijentirana na polje (FOC): FOC je popularna tehnika upravljanja koja omogućava preciznu kontrolu obrtnog momenta i brzine motora. Transformacijom struja statora u rotirajući referentni okvir, FOC omogućava nezavisnu kontrolu momenta i komponenti fluksa. Ovo dovodi do poboljšane efikasnosti, smanjenog talasanja obrtnog momenta i boljeg dinamičkog odziva.
- Optimizacija širine impulsa (PWM).: PWM se koristi za kontrolu napona koji se dovodi do motora. Optimizacijom PWM frekvencije i radnog ciklusa, gubici snage u motoru se mogu smanjiti, a efikasnost se može poboljšati.
- Kontrola bez senzora: U nekim aplikacijama može biti poželjno eliminirati potrebu za senzorima položaja. Algoritmi upravljanja bez senzora procjenjuju položaj rotora na osnovu povratne elektromotorne sile (EMF) ili drugih električnih parametara. Ovo može smanjiti troškove i složenost sistema motora.
- Adaptive Control: Adaptivni algoritmi upravljanja prilagođavaju kontrolne parametre u realnom vremenu na osnovu radnih uslova motora. Ovo može pomoći da se kompenziraju varijacije u opterećenju, temperaturi i drugim faktorima, osiguravajući optimalne performanse u različitim uvjetima.
Studije slučaja
Da bismo ilustrirali efikasnost ovih tehnika optimizacije, pogledajmo neke studije slučaja:
- Studija slučaja 1: Poboljšanje efikasnosti u aplikaciji robotike
Robotska kompanija je koristila 48V 400W BLDC motor u svojoj robotskoj ruci. Motor je imao velike gubitke snage i slabu efikasnost. Implementacijom FOC-a i optimizacijom PWM parametara, efikasnost motora je povećana za 15%. To je rezultiralo dužim vijekom trajanja baterije i smanjenim operativnim troškovima. - Studija slučaja 2: Smanjenje talasa obrtnog momenta u CNC mašini
Proizvođač CNC mašina suočio se sa problemima sa talasanjem obrtnog momenta u motoru vretena. Visoko talasanje obrtnog momenta je uzrokovalo vibracije i lošu završnu obradu na obrađenim delovima. Korištenjem adaptivnog algoritma upravljanja, talasanje momenta je smanjeno za 50%. Ovo je poboljšalo kvalitetu obrađenih delova i povećalo produktivnost CNC mašine.
Naš asortiman proizvoda

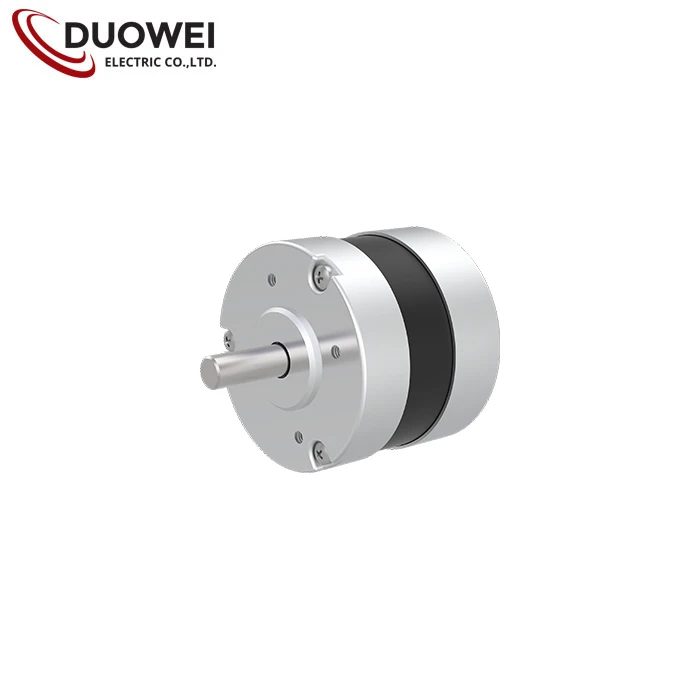

Kao dobavljač 48V 400W BLDC motora, nudimo i niz drugih visokokvalitetnih BLDC motora. Naš83MM motor bez četkicadizajniran je za aplikacije koje zahtijevaju visok okretni moment i gustinu snage. The48V 500W DC motor bez četkicapogodan je za aplikacije koje zahtijevaju veću izlaznu snagu. I naše57MM motor bez četkicaje kompaktno i efikasno rješenje za aplikacije sa ograničenim prostorom.
Zaključak
Optimizacija kontrolnog algoritma za 48V 400W BLDC motor je složen, ali isplativ zadatak. Razumevanjem osnova upravljanja BLDC motorom, uzimajući u obzir ključne faktore optimizacije, i implementacijom odgovarajućih tehnika, mogu se postići značajna poboljšanja efikasnosti, talasanja obrtnog momenta, dinamičkog odziva i buke i vibracija.
Ako ste zainteresirani da saznate više o našim 48V 400W BLDC motorima ili našim uslugama optimizacije, ne ustručavajte se kontaktirati nas. Tu smo da vam pomognemo da pronađete najbolje rješenje za vašu aplikaciju.
Reference
- Johnson, M. (2018). Kontrola jednosmjernog motora bez četkica: principi i primjene. Wiley.
- Krause, PC, Wasynczuk, O., & Sudhoff, SD (2013). Analiza električnih mašina i pogonskih sistema. Wiley.
- Rahman, MA (2011). Električne mašine i pogoni: projektovanje, analiza i primena. CRC Press.
